2008.05.25 Sunday | |
シフトインジケーターランプ |

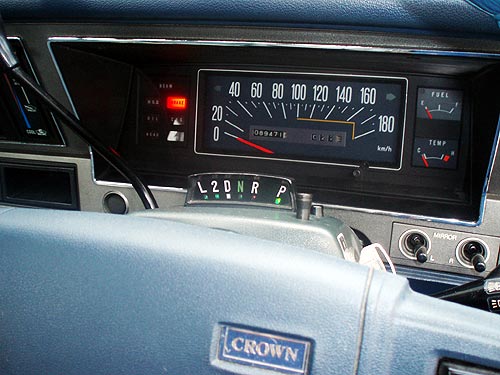

JZ搭載のMS102のシフトインジケーターランプですが、完成しました。

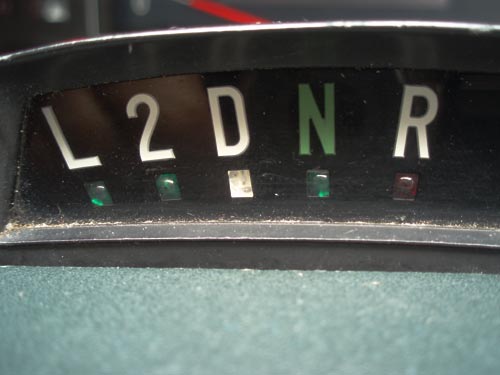

LEDですが、今時の高輝度LEDは明るすぎて違和感あります。
使ったLEDは高輝度でないLED自体に色が入っている物です。
しかも大き目の抵抗を入れてしょぼく点灯させています！
するとLEDっぽくなくガラス電球がかすかに点灯している風に見えます。
レトロなインジケーターにばっちり雰囲気が合っていると思います。

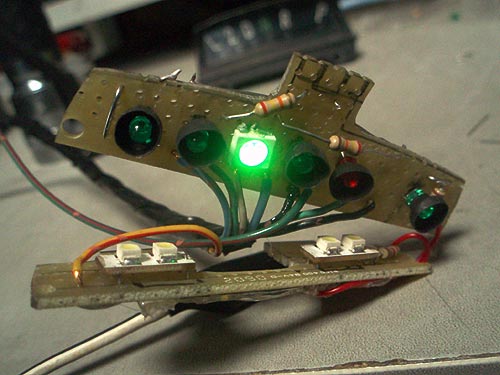

D部分のLEDは、二色発光のチップLEDを使いました。
赤・緑・赤と三つのLEDが小さなチップに入ってます。
6極あるのでそれぞれ別にアースをとれるのでODオフ時にアースを個別に取れます。
電子工作なんてたいそうなものではありません！
たんなる細かい工作です！・・・かなり細かいです〜

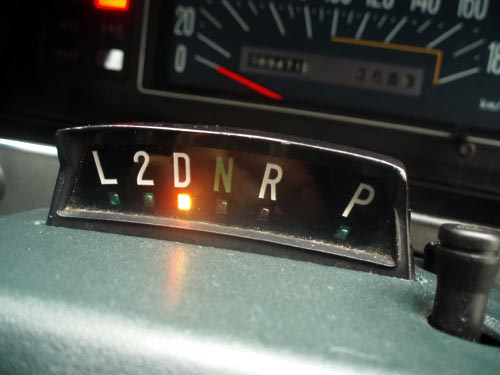

D・にシフトすると緑に点灯してODオフにすると赤と緑が同時点灯してしまいますが、オレンジ色に見えます。
Dにシフトしている以上、Dの接点が接触してしまうので、他にシフトしないと緑が消えません。

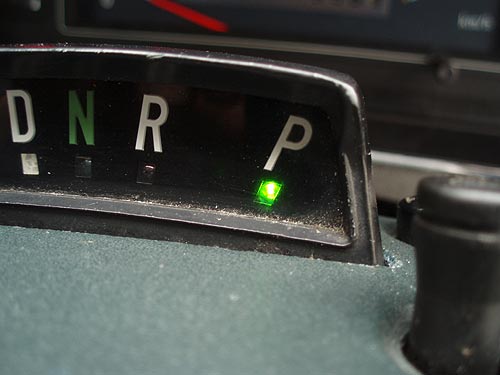

ODオフにしたままPとか２にシフトすると緑が消えて赤点灯します。
まあこれはこれで良いかなと思います。
しかし良く見ると、チップ表面に基盤が見えてロボチックなのが気に入りませんが、雰囲気抜群のインジケーターになったと思います！
LEDですが、今時の高輝度LEDは明るすぎて違和感あります。
使ったLEDは高輝度でないLED自体に色が入っている物です。
しかも大き目の抵抗を入れてしょぼく点灯させています！
するとLEDっぽくなくガラス電球がかすかに点灯している風に見えます。
レトロなインジケーターにばっちり雰囲気が合っていると思います。
D部分のLEDは、二色発光のチップLEDを使いました。
赤・緑・赤と三つのLEDが小さなチップに入ってます。
6極あるのでそれぞれ別にアースをとれるのでODオフ時にアースを個別に取れます。
電子工作なんてたいそうなものではありません！
たんなる細かい工作です！・・・かなり細かいです〜
D・にシフトすると緑に点灯してODオフにすると赤と緑が同時点灯してしまいますが、オレンジ色に見えます。
Dにシフトしている以上、Dの接点が接触してしまうので、他にシフトしないと緑が消えません。
ODオフにしたままPとか２にシフトすると緑が消えて赤点灯します。
まあこれはこれで良いかなと思います。
しかし良く見ると、チップ表面に基盤が見えてロボチックなのが気に入りませんが、雰囲気抜群のインジケーターになったと思います！
