1JZ搭載用スペーサーブラケット?
category: エンジンスワップ | author: ggtmagic

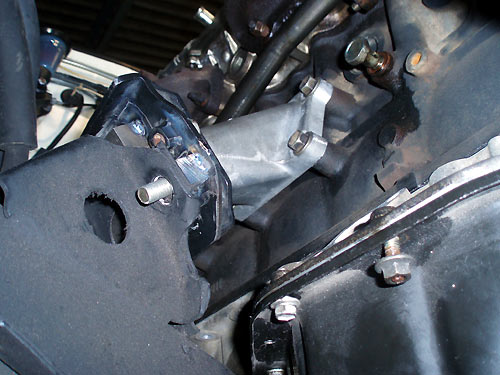

1JZ搭載ブラケット

GA61に1JZエンジンを搭載するには、エンジンマウント位置があわないので、マウントブラケットを製作するか、エンジンメンバー側を加工するなりしなければなりません。

102クラウンに1JZを搭載したときは、メンバーを加工しましたが、かなり大掛かりになるので出来ればメンバーの加工は避けたいんです。

しかも、エンジンに補記類を付けていない仮搭載状態なので位置が微妙に変わる可能性があるので、がっちり溶接して後でずらさなければ!ってな可能性もあります。

そこで、1JZとGA61のマウント位置の違いを吸収するスペーサーみたいなものを作りました。
スペサーブラケットを61のメンバーにボルト固定するようにしたので多少位置あわせができ融通が利く!

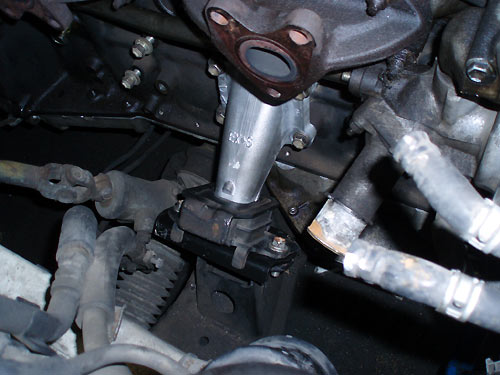

1JZ搭載ブラケット

1JZ側のエンジンマウントとアルミブラケットをそのまま使って、GA61側のメンバーも無加工です。

このスペーサーブラケット?をつかえば、1JZエンジンがGA61にボルトオンで搭載できます。

いちようエンジン&ミッション、ペラなどの大物の搭載は見当がついた感じです〜
